TY8000-A电子式万能试验机单柱(50N-5kN)
专利号:ZL 2014 3 0015402.X(仿制必究)
设备概述:

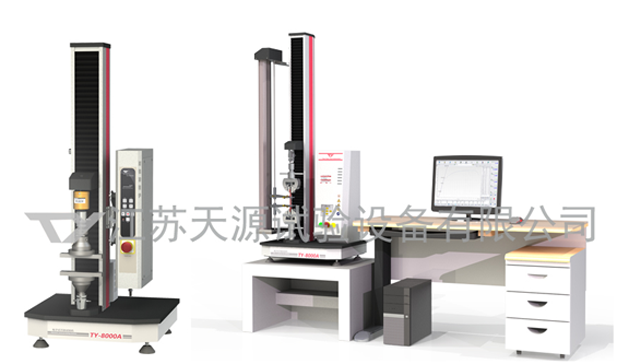

   TY8000-A系列电子式万能试验机(伺服控制材料试验机)单柱,左侧为桌上型,右侧为标准型,该机型采用单空间结构,试验空间在下空间,适用于试验负荷≤5kN的各种金属、非金属材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、穿刺等力学性能的测试,还可以进行等速加载、等速变形、等速位移的自动控制试验,并具有三种闭环控制方式,进行低周载荷循环、变形循环、位移循环的控制方式。

 求取伸长率、拉伸强度、弯曲模量、弹性模量、屈服强度、净能量、折返能量、总能量等指标,并可根据GB、ISO、DIN、ASTM、JIS、DIN等国际标准进行试验和提供数据。

 采用伺服电机驱动,具有高刚性、高精度、高传动效率,由行星减速系统驱动滚珠丝杆,并拥有导向光杆,提高设备的横向刚性,实现试验加载过程。本机采用先进的DSP+MCU全数字闭环控制系统进行控制及测量,采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形化模块处理对测试进行数据再分析,实现二次编辑拥有Excel数据导出打印出测试报告,产品性能达到国际先进水平。



在线咨询
其他介绍


专利号:ZL 2014 3 0**5402.X(仿制必究)





曲线类别:

       荷重VS.位移 、荷重VS.时间、位移VS.时间、应力VS.应变、应力VS.时间、变形VS.时间、斜率VS.荷重、斜率VS.变形、模量VS.荷重、模量VS.变形、荷重VS.变形、多图同时显示等。

符合标准:
    1
、根据GB/T2611《试验机通用技术条件》和GB/T 16491-2008《电子式万能试验机》标准制造;

    2、根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收;

    3、适用标准:适用ASTM、DIN、ISO、JIS、BS等国际标准。

标准配置:
    拉伸夹具 1套;

选配装置:
    小变形(电子引伸计)、大变形(旋转式或固定式)、底柜,可根据提供试验标准或试验试样选择夹具或特殊设计的夹具与附件,费用另算。



技术参数:

      型号

 TY8000-A系列

测量参数

容量选择

 5Kg    10Kg      20Kg      50Kg

 100Kg      200Kg         500Kg

单位切换

KgLBNkN

试验机级别

0.5

荷重解析度

1/500000

荷重精度

≤±0.5%

位移解析度

0.01mm

单位切换

mmcminm

控制参数

测试速度

0.0011000mm/min

速度精度

≤±0.3%

有效试验宽度

80mm(加载轴至柱罩距离)

最大行程(不含夹具)

1000mm(桌上型650mm

其它

马达

Panasonic AC伺服马达Servo   Motor

驱动器

Panasonic伺服驱动器Servo Drive

负荷传感器

高精度美国IMG Logics或美国Transcell

减速机

台湾Liming行星减速机

螺杆

台湾Tbi滚珠螺杆Ball screw

电源

单项220V±10%;500W

重量

160kg

体积(W×D×H

550×400×1600(mm) 桌上型520×480×1150mm
